Cấu tạo và sơ đồ nguyên lý hoạt động của máy làm đá viên

Nếu hiểu được cấu tạo máy làm đá viên và sơ đồ nguyên ký hoạt đọng sẽ  đem lại nhiều lợi ích thiết thực khi vận hành. Điều này giúp bạn có thể sử dụng máy làm đá viên hiệu quả, khoa học, tiết kiệm thời gian và chi phí. Cùng tìm hiểu chi tiết dưới dây nhé!

Việc nắm rõ cấu tạo cũng như nguyên lý vận hành của máy làm đá viên không chỉ giúp người dùng sử dụng thiết bị hiệu quả hơn mà còn góp phần tối ưu chi phí vận hành, giảm thiểu sự cố kỹ thuật và kéo dài tuổi thọ máy. Đối với các quán cà phê, nhà hàng, khách sạn hay cơ sở kinh doanh đồ uống, đây là những kiến thức quan trọng giúp khai thác tối đa công suất của thiết bị. Hãy cùng tìm hiểu chi tiết ngay sau đây.

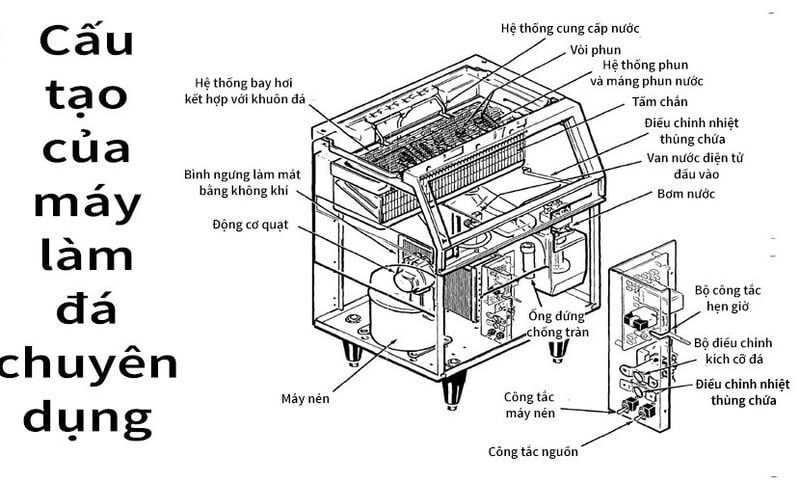

1. Cấu tạo của máy làm đá viên

Một chiếc máy làm đá viên công nghiệp được cấu thành từ nhiều bộ phận khác nhau, trong đó các thành phần chính bao gồm cối làm đá, máy nén lạnh, dàn ngưng tụ và hệ thống điều khiển.

Cối làm đá

Cối làm đá là nơi chứa nước và diễn ra quá trình tạo thành đá viên. Đây là bộ phận tiếp xúc trực tiếp với nguồn nước nên thường được chế tạo từ vật liệu có độ bền cao, đảm bảo an toàn vệ sinh thực phẩm.

Máy nén lạnh

Máy nén được xem là "trái tim" của toàn bộ hệ thống lạnh. Bộ phận này có nhiệm vụ nén môi chất lạnh ở áp suất cao rồi đưa đến dàn lạnh để tạo nhiệt độ thấp phục vụ quá trình đông đá. Đi kèm với máy nén thường có bình tách lỏng nhằm ngăn chặn hiện tượng môi chất lỏng quay về máy nén, giúp hệ thống vận hành ổn định và bền bỉ hơn.

Dàn ngưng tụ

Dàn ngưng có chức năng chuyển môi chất lạnh từ trạng thái khí sang trạng thái lỏng thông qua quá trình giải nhiệt. Đây là công đoạn quan trọng giúp hoàn thiện chu trình làm lạnh của máy.

Bảng điều khiển

Bảng điều khiển thường được bố trí ở mặt trước thiết bị, cho phép người dùng cài đặt thời gian sản xuất đá, theo dõi trạng thái hoạt động cũng như xử lý các thông báo lỗi phát sinh trong quá trình vận hành.

Các bộ phận phụ trợ quan trọng

Bên cạnh các thành phần chính, máy làm đá viên còn được trang bị nhiều bộ phận hỗ trợ nhằm đảm bảo hiệu suất làm việc và chất lượng thành phẩm.

Vỏ máy

Phần vỏ ngoài thường được sản xuất từ inox 201 hoặc inox 304 có khả năng chống oxy hóa, chống ăn mòn và chịu được môi trường ẩm ướt trong thời gian dài. Ngoài độ bền cao, chất liệu inox còn mang lại tính thẩm mỹ cho thiết bị.

Bồn chứa nước

Đây là nơi lưu trữ nguồn nước trước khi được cấp vào khuôn làm đá. Dung tích bồn chứa được thiết kế phù hợp với công suất sản xuất của từng dòng máy.

Hệ thống lọc nước

Nguồn nước đầu vào sẽ được xử lý thông qua hệ thống lọc nhằm loại bỏ cặn bẩn, tạp chất và các thành phần có thể ảnh hưởng đến chất lượng đá. Nhờ đó, đá viên thành phẩm luôn đạt tiêu chuẩn vệ sinh an toàn thực phẩm.

Hệ thống bay hơi

Bộ phận bay hơi có nhiệm vụ hấp thụ nhiệt trong quá trình làm lạnh, góp phần duy trì nhiệt độ ổn định và nâng cao hiệu quả sản xuất đá.

Hệ thống tiết lưu

Hệ thống tiết lưu điều chỉnh lưu lượng môi chất lạnh đi vào dàn bay hơi. Nhờ đó, quá trình trao đổi nhiệt diễn ra hiệu quả hơn, rút ngắn thời gian tạo đá và tiết kiệm năng lượng.

Khuôn làm đá

Khuôn đá quyết định kích thước và hình dạng của viên đá thành phẩm. Tùy theo nhu cầu sử dụng, người dùng có thể lựa chọn các loại khuôn với kích thước khác nhau như 22x22x22mm, 38x38x22mm hoặc 38x76x22mm.

Thùng chứa đá

Sau khi hoàn thành quá trình sản xuất, đá viên sẽ được đưa xuống thùng chứa. Bộ phận này được cách nhiệt bằng lớp PU Foam dày giúp hạn chế tình trạng tan chảy. Đồng thời, thùng còn được thiết kế lỗ thoát nước nhằm giữ môi trường bảo quản luôn khô ráo và sạch sẽ.

Bộ phận sấy đá

Máy sấy giúp loại bỏ hơi ẩm còn bám trên bề mặt đá trước khi đưa vào thùng chứa. Điều này giúp đá giữ được hình dạng đẹp mắt và hạn chế hiện tượng kết dính giữa các viên đá.

Bình tách dầu

Bình tách dầu có nhiệm vụ thu hồi lượng dầu bôi trơn bị cuốn theo môi chất lạnh trong quá trình vận hành, giúp bảo vệ máy nén và nâng cao hiệu suất hệ thống.

Bình hồi nhiệt

Thiết bị này thực hiện quá trình trao đổi nhiệt giữa môi chất trước và sau khi đi qua dàn bay hơi, góp phần tăng hiệu quả làm lạnh và tiết kiệm điện năng.

Chân đế máy

Chân đế được thiết kế bằng inox kết hợp đệm cao su chống rung, giúp máy đứng vững trên nhiều loại mặt sàn khác nhau. Đồng thời tạo khoảng cách với mặt đất để hạn chế ẩm mốc và vi khuẩn phát triển.

Các linh kiện hỗ trợ khác

Ngoài những bộ phận kể trên, máy còn được trang bị hệ thống đường nước, bộ lọc nước, dây cấp – thoát nước, khe tản nhiệt và nhiều chi tiết kỹ thuật khác nhằm đảm bảo thiết bị hoạt động ổn định trong thời gian dài.

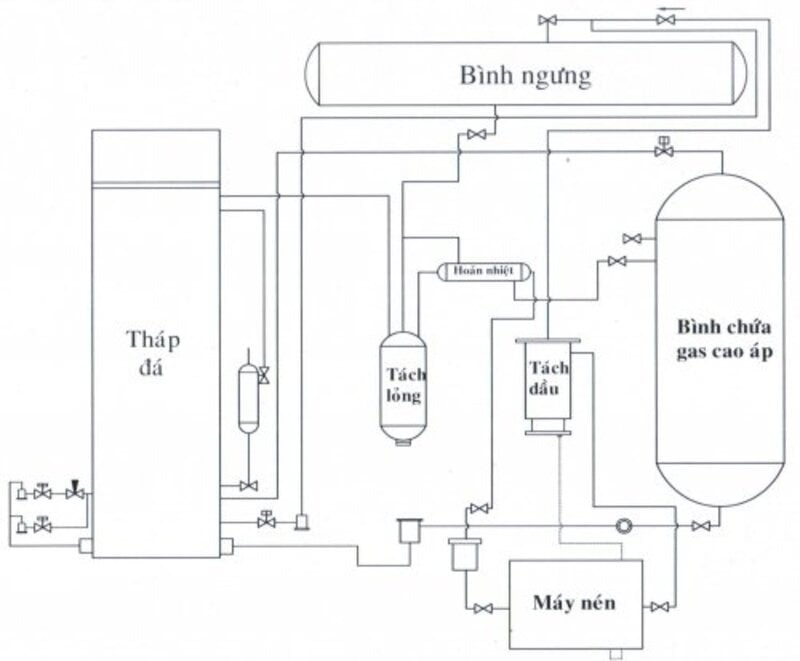

2. Nguyên lý hoạt động của máy làm đá viên

Mặc dù có nhiều dòng máy khác nhau trên thị trường nhưng về cơ bản, quy trình tạo đá đều diễn ra theo nguyên lý chung gồm hai giai đoạn chính.

Giai đoạn cấp nước và làm lạnh

Nước sạch sau khi được xử lý sẽ được dẫn vào khuôn làm đá. Tại đây, hệ thống làm lạnh sẽ hạ nhiệt độ xuống mức cần thiết để nước dần đông đặc thành đá viên.

Trong suốt quá trình này, môi chất lạnh tuần hoàn liên tục bên trong hệ thống để hấp thụ nhiệt từ nước và chuyển nhiệt ra môi trường bên ngoài thông qua dàn ngưng.

Giai đoạn thu hoạch đá

Khi đá đã đạt độ đông cứng tiêu chuẩn, hệ thống sẽ tự động tách đá khỏi khuôn. Đối với một số dòng máy công nghiệp, đá được cắt thành từng viên có kích thước đồng đều trước khi rơi xuống thùng chứa.

Tùy theo thiết kế của máy và nhu cầu sử dụng, người dùng có thể lựa chọn nhiều loại đá với kích thước và hình dạng khác nhau.

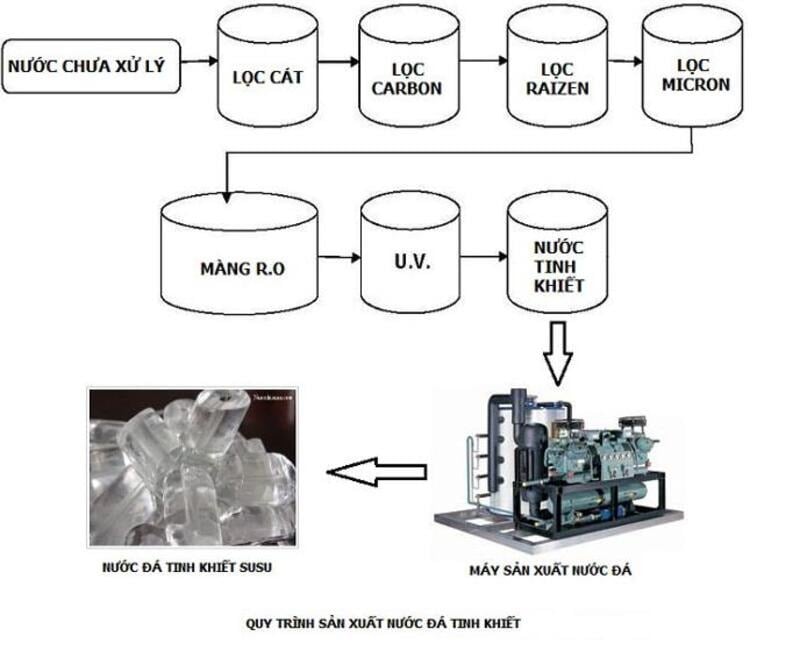

3. Quy trình sản xuất đá viên hoàn chỉnh

Toàn bộ quy trình vận hành của máy làm đá viên thường diễn ra theo các bước sau:

Xử lý nguồn nước

Nguồn nước đầu vào được kiểm tra và loại bỏ các tạp chất, cặn bẩn hoặc kim loại nặng có thể ảnh hưởng đến chất lượng đá thành phẩm.

Hệ thống lọc nước

Nước tiếp tục đi qua nhiều công đoạn xử lý như lọc cát, lọc than hoạt tính, trao đổi ion và khử trùng bằng tia UV nhằm đảm bảo độ tinh khiết tối đa.

Bồn chứa trung gian

Sau khi được xử lý, nước sẽ được lưu trữ trong bồn chứa để sẵn sàng cấp cho quá trình sản xuất đá.

Quá trình tạo đá

Máy làm đá thực hiện chu trình làm lạnh, đóng băng nước và tạo ra các viên đá có kích thước theo thiết kế.

Bảo quản đá

Đá thành phẩm được chuyển vào thùng chứa hoặc kho lạnh để duy trì nhiệt độ ổn định cho đến khi đưa vào sử dụng.

4. Những lưu ý quan trọng khi vận hành máy làm đá viên

Để thiết bị hoạt động hiệu quả và hạn chế tối đa các sự cố kỹ thuật, người dùng cần chú ý một số vấn đề sau:

Lắp đặt máy trên bề mặt bằng phẳng, chắc chắn và khô ráo để tránh rung lắc trong quá trình vận hành.

Đảm bảo nguồn điện ổn định, đúng công suất theo khuyến nghị của nhà sản xuất.

Kiểm tra định kỳ lượng dầu bôi trơn của máy nén để duy trì hiệu suất hoạt động.

Luôn cung cấp đủ nguồn nước đầu vào nhằm tránh gián đoạn quá trình sản xuất đá.

Thực hiện vệ sinh định kỳ hệ thống làm đá, thùng chứa và bộ lọc nước để đảm bảo chất lượng đá viên.

Theo dõi nhiệt độ môi trường xung quanh vì đây là yếu tố ảnh hưởng trực tiếp đến năng suất làm đá.

Không sử dụng chung nguồn điện với các thiết bị công suất lớn khác nhằm hạn chế nguy cơ quá tải.

Lựa chọn thời gian và chế độ làm đá phù hợp với nhu cầu sử dụng thực tế để tối ưu điện năng tiêu thụ.

5. Kết luận

Hiểu rõ cấu tạo và nguyên lý hoạt động của máy làm đá viên là nền tảng giúp người dùng khai thác tối đa hiệu quả của thiết bị. Không chỉ nâng cao chất lượng đá thành phẩm, việc vận hành đúng cách còn góp phần giảm chi phí điện năng, hạn chế hỏng hóc và kéo dài tuổi thọ máy. Đây là yếu tố đặc biệt quan trọng đối với các cơ sở kinh doanh đồ uống, nhà hàng và khách sạn muốn chủ động nguồn đá sạch với chi phí tối ưu.
